Topologi Jaringan

Jaringan komputer adalah kumpulan dua atau lebih dari komputer yang saling berhubungan satu sama lain.
Kebutuhan yang diperlukan dalam koneksi jaringan :
Koneksi secara fisik (Topologi secara fisik)
Koneksi secara Logis (Topologi secara Logic)

Kebutuhan Peralatan Jaringan
PC
NIC
Network Media
Peralatan Jaringan
Repeater
Hub
Bridge
Switch
Router

Bentuk Koneksi secara Fisik
Bus
Star
Extended Star
Ring
Mesh


1.Personal Computer (PC)
Digunakan sebagai server atau client

2.Network Interface Cards (NIC) atau Kartu Jaringan
Perangkat yang menyediakan media untuk menghubungkan antara komputer
3. Network Media
Kabel
Tembaga à Coaxial, Twisted Pair (UTP, sTP)
Fiber Optic
Wireless
Bluetooth, Wi Fi, NIC Wireless, USB Wireless, etc

4. Hub/Konsentrator
Sebuah perangkat yang menyatukan kabel-kabel network dari tiap-tiap workstation, server atau perangkat lain.
5. Repeaters
Untuk menguatkan sinyal

6. Bridges / Jembatan
Perangkat yang membagi satu buah jaringan kedalam dua buah jaringan.
Mengatur agar informasi di antara kedua sisi network tetap jalan dengan baik dan teratur.
Dapat di gunakan untuk mengkoneksi diantara network yang menggunakan tipe kabel yang berbeda ataupun topologi yang berbeda pula


7. Routers
Mengatur jalur sinyal secara effisien
Mengatur Pesan diantara dua buah protocol
Mengatur Pesan diantara topologi jaringan linear Bus dan Bintang (star)
Mengatur Pesan diantara melewati Kabel Fiber optic, kabel koaksial atau kabel twisted pair

Koneksi bus


Biasa disebut sebagi topology bus (Bus Topology
Menggunakan kabel tunggal dan semua komputer terhubung dengannya

Koneksi star
Biasa disebut Topologi Star

Semua komputer terhubung ke suatu titik pusat (biasa disebut concentrator).
Peralatan yang dipakai sebagai concentrator adalah hub atau switch
Topologi yang paling umum dipakai

Extendet star


Beberapa jaringan star digabung menjadi satu jaringan star yang besar

Koneksi Ring


Biasa disebut sebagai topologi ring
Satu komputer terkoneksi ke komputer berikutnya sampai terakhir dan kembali ke komputer pertama

Koneksi Mesh


Setiap komputer terkoneksi dengan semua komputer yang ada

Koneksi Secara Logis

Biasa disebut sebagai Topologi Logik Jaringan
Berupa aturan supaya perangkat jaringan bisa saling berkomunikasi.
ada beberapa jenis topologi logik yang dikenal saat ini yaitu :
Aturan bagaimana data di transmisikan lewat media, ada beberapa macam yang dipakai :
Ethernet à Yang paling umum dipakai
FDDI
Token Ring
ATM
Aturan bagaimana komputer saling bertukar data/informasi
TCP/IP à Yang paling umum dipakai
IPX/SPX
Ethernet
Pada dasarnya ethernet adalah suatu aturan bagaimana caranya dua atau lebih komputer menggunakan satu media untuk saling bertukar informasi
Aturan ini akan diakomodasi oleh TCP/IP dalam hal pengiriman data melalui media yang ada

Bagaimana Komputer Bisa Saling Berhubungan ?
Pada awal 1980-an International Organization for Standardization (ISO), suatu badan dunia yang mengatur standarisasi-standarisasi mengeluarkan sebuah konsep Open System Interconnection (OSI) yang secara konseptual menjelaskan bagaimana proses komunikasi data yang terjadi dalam jaringan komputer.
Model OSI membagi kompleksitas komunikasi data dari asal(source) ke tujuan (destination) dengan melalui lapisan-lapisan (layer), dimana setiap lapisan secara jelas mempunyai fungsi dan hubungan yang saling terkait. Model OSI ini terdiri dari 7 layer.
Sedangkan untuk model riil bagaimana kedua komputer saling berhubungan maka digunakan konsep TCP/IP yang dikeluarkan oleh Department of Defense (DoD) yang membagi layer komunikasi menjadi 4 layer

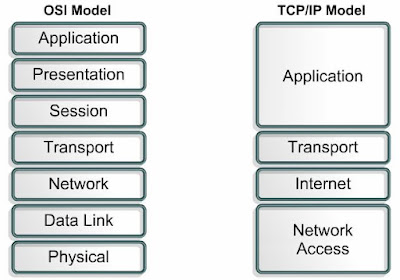

Model OSI dan TCP / IP

Untuk kemudahan pembelajaran kita menggunakan Model OSI
Untuk implementasi menggunakan TCP/IP
Berbentuk layering

TCP / IP

Layer Network, berisikan layer phisik dan datalink yang merupakan perangkat keras jaringan. Ethernet bekerja pada layer ini.
Layer Internet Protocol, Internet Protocol (IP) adalah protokol yang paling penting. IP memberikan fungsi pengalamatan dan fungsi routing pada jaringan dalam pengiriman data.
Layer Transport, Layer transport memberikan fungsi pengiriman data secara end-to-end ke sisi remote. Aplikasi yang beragam dapat melakukan komunikasi secara serentak simulaneously).
Layer Aplikasi, sebagai interface user berupa program aplikasi untuk berkomunikasi menggunakan TCP/IP
